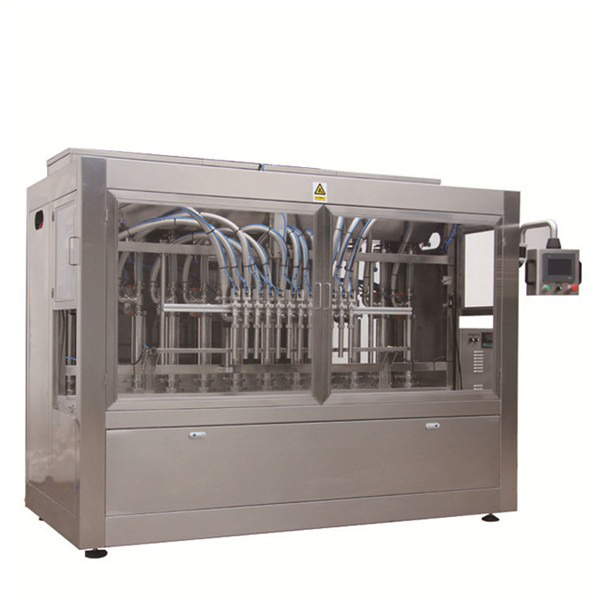

Апісанне машыны для напаўнення дызельнага барабана:
Лінія напаўнення дызельнага барабана для тыпу ўзважвання ў адпаведнасці з рэальнай сітуацыяй заказчыка ў спалучэнні з запатэнтаванай тэхналогіяй маёй кампаніі і распрацавана.
Уся лінія напаўнення дызельнага барабана: лінія ролікавага канвеера (на стволе), адкрытая крышка станцыі, аўтазаправачная станцыя, штамп, пнеўматычнае закрыццё, затворная станцыя, лінія назапашвання ролікавага канвеера, гатовая камбінацыя бочкі - чатыры коды ствала ў дровы (Платформа каўша 2 × 2 ярды), сістэма электразабеспячэння, пнеўматычная сістэма, сістэма ўзважвання, сістэма прапампоўкі супраць падзення, электрычныя сістэмы і іншыя сістэмы.
- 1. Лінія канвеера: Гэта функцыя канвеера для ствала, які неабходна запоўніць для дастаўкі, роўны доступ да роліка, як асобнае харчаванне.
- 2. Адкрыйце крышку станцыі: ролю стужкі канвеера, які трэба заліць у вядро, адкрыць паветра пасля таго, як вечка выйдзе на аўтазаправачную станцыю.
- 3. АЗС: транспарцір палка будзе зонай уводу вядра; ствол аўтаматычна выяўляе, размяшчаючы. Пустое вядро, размешчанае на аўтазаправачнай станцыі пад заліваючай галоўкай, аўтаматычна ўліваецца ў рот і аўтаматычна чысціцца ад начыння. Запоўніце мноства a. Мэтавы аб'ём, б. Хуткая колькасць, c. Загадзя аб'ём працы. Пасля дасягнення патрэбнага значэння галава аўтаматычна скідваецца. З аўтаматычнай лупінай начынне галавы аўтаматычна падымаецца, апускаецца, адкрываецца, зачыняецца клапан, хутка, павольнае напаўненне і шэраг дзеянняў аўтаматычна выконваюцца. Прыбор мае інтэлектуальную функцыю абразання пры наступным напаўненні ў залежнасці ад фактычнай масы і зададзенай колькасці памылак. Хуткасць напаўнення з дапамогай частотнага рэгулявання, двухступенчатая рэгуляванне, хуткасць любой рэгуляванай. Асноўны канал з пнеўматычным кіраваннем шаравога крана, пастаўка аварыйнага выкарыстання. Можа быць усталяваны вага чыстага ці брута начыння.
- 4. Вечка, вусце вакзала: заправачная станцыя была запоўнена над вядром на станцыю, на станцыі над штучнай падвеснай шапкай, штучным зачыненым (дождж, вечкам супраць крадзяжу) (вялікім) двума наборамі інструментаў, аператар, каб завяршыць укрыццё і вялікі дождж у вусце працэсу.
- 5. Лінія ролікавага транспарціроўкі назапашвання: ад папярэдняга працэсу скончылася начынне, укупіўшы, зачыніце вядро ў канвеернай лініі ў код пасля штампу.
- 6. Пнеўматычная сістэма: функцыя сістэмы: ① для станцыі для вызначэння адпаведнага становішча зазору, ② для працы станцыі для сервопривода action ў шрубавай заглушцы, вусце станцыі непасрэдна працуе.
- 7. Электрычная сістэма: разам з пнеўматычнай сістэмай завяршыць працу ўсёй сістэмы па перадачы сервопривода, сувязі, каардынацыі.
- 8. Сістэма ўзважвання: сістэма складаецца з двух датчыкаў узважвання і інтэлектуальных прыбораў. Дабіцца дасягнення ключавой дакладнай сістэмы напаўнення.
- 9. Сістэма прапампоўкі супраць падзення: машына для напаўнення дызельнага барабана з выкарыстаннем сістэмы адпампоўкі адмоўнага ціску для забеспячэння працэсу з'яўлення капельнага алею.
Асноўныя характарыстыкі і тэхнічныя дадзеныя:
- 1. Каляровы дысплей з сэнсарным экранам (інтэрфейс чалавек-машына): лінія запаўнення з выкарыстаннем міжнароднага папулярнага каляровага дысплея з сэнсарным экранам, каб аперацыя была больш простай і зручнай, зручнай для карыстальнікаў, насычанай зместам, пальцы могуць увайсці ў неабходны стан і функцыі .
- 2. Прамысловы PLC: для правільнай і правільнай працэдуры працы сістэмы. Лінія напаўнення дызельнага барабана з выкарыстаннем PLC для кіравання праграмай для кіравання праграмай. Так што абсталяванне, працэдуры выконваюцца надзейнай, інтэлектуальнай, аўтаматычнай сігналізацыяй ненармальнага дзеяння.
- 3. Двухступенчатая тэхналогія: у працэсе напаўнення для вырашэння супярэчнасці паміж эфектыўнасцю вытворчасці і дакладнасцю выкарыстоўваецца нацыянальная патэнтавая тэхналогія кампаніі з падвойнай хуткасцю. Замежны імпарт абсталявання выкарыстоўваецца на дзвюх станцыях (станцыя для вялікай колькасці напаўнення, іншая станцыя дакладнага напаўнення), і тэхналогія маёй кампаніі для станцыі для завяршэння хуткага (вялікага) напаўнення і дакладнага напаўнення (з выкарыстаннем тэхналогіі пераўтварэння частоты) , зрабіць абсталяванне больш кампактным і разумным, больш прадуктыўным.
- 4. Анты-капеж і вывад: пасля напаўнення напаўняльная галоўка зачыняецца і зачыняецца і аказвае адмоўнае ціск назад у сродак супраць сцякання, клапан будзе знаходзіцца ў стрыжні клапана невялікай колькасці алею назад у сховішча, каб працаваць Не існуе з'явы кропельніцы.
- 5. Колькасць рэгулявання: вымярэнне лініі напаўнення пры дапамозе інтэлектуальнага прыбора ўсталяваць мэтавы аб'ём, хуткі аб'ём і загадзя перадаць вагу па вазе сігналу, а затым сервомагнітным клапанам сервопривода, цыліндр для завяршэння. У памеры карэкціроўкі на прыборы трэба толькі хутка і хутка адрэгуляваць колькасць, каб дасягнуць як эфектыўнага вытворчасці, так і высокадакладных вымярэнняў. Працуйце хутка, эфект відавочны. Прыбор таксама мае інтэлектуальную функцыю аўтаматычнага выпраўлення значэння памылкі наступнай колькасці напаўнення.
- 6. Асноўныя часткі разліўнай лініі з выкарыстаннем імпартных дэталяў, працяглы тэрмін службы, стабільная праца, PLC з выкарыстаннем Германіі SIEMENS, фотаэлектрычнае выяўленне з выкарыстаннем Германіі TURCK, вакуумны генератар з выкарыстаннем японскай SMC, пнеўматычныя швы Германіі Festo …….
